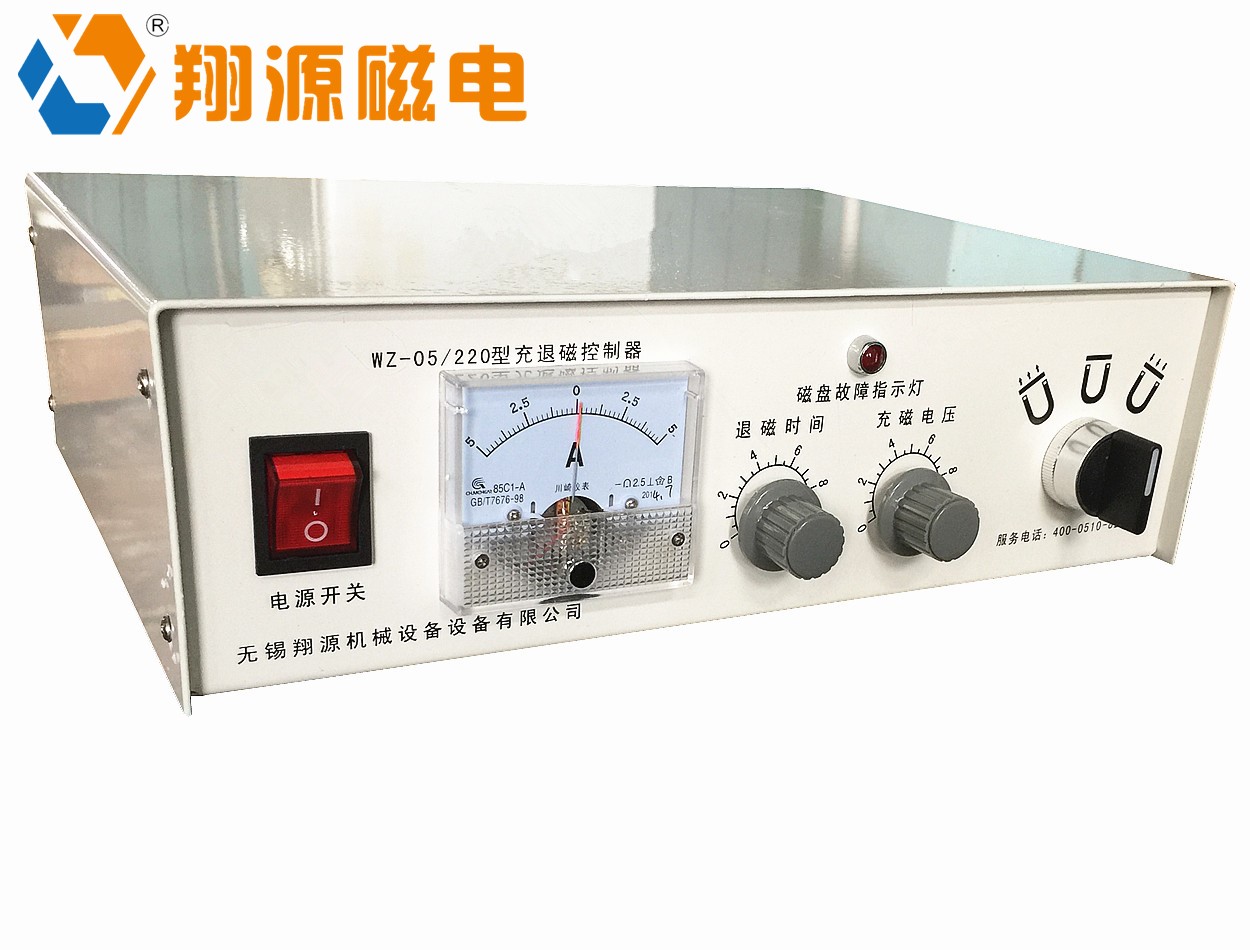

產品名稱: 電磁吸盤控制器 ( 充退磁控制器， 整流器 )
產品性能:電磁吸盤控制器 ( 充退磁控制器 ， 整流器 )輸入電壓為交流220V或380V，直流輸出電壓0-110V可 調，電流容量2-25A，退磁時間2-30秒可調，工件剩磁在千分之一以下，并且有對機床起保護作用的連鎖裝置。
電磁吸盤控制器使用說明書
適用范圍:本整流控制器適用于額定功率以下的各種電磁吸盤的控制。
技術參數:
1.輸入電壓：交流 220V,
2.輸出電壓：直流 110V,
3.機床聯控：具有機床與電磁吸盤控制線路的聯鎖裝置。
4.輸出信號：具有輸出電流表和信號燈的指示。
5.充退磁能達到較佳效果，一般工件能夠理想退磁、合金及含碳較高的工件退磁后剩磁較小。
工作原理:交流電壓 220V 經變壓器降壓后，經過整流器整流變成 110V 直流后經控制裝置進入吸盤此時吸盤被充磁，退磁時通入反向電壓線路，控制器達到退磁功能。
使用方法:將開關打開指示燈（紅燈）亮，表示整流控制器電源接通，電壓表上有輸出電壓指示；按下綠按鈕指示燈（綠燈）亮，電流表上有工作電流指示。此時吸盤通電有磁，主機聯鎖線路接通主機，機床可以啟動開始工作，工作完畢后按下紅按鈕（綠燈滅），吸盤退磁，放開按鈕，控制器內繼電器延時 2-3 秒后退磁結束。
安裝方法:本控制器四芯插座：插頭兩色（紅色）引線為主機控制線，串接于主機控制部分的公共線上，插頭兩色（綠色）為輸入 220V 電源線。本控制器三芯插座：插頭兩色（綠色）接通電磁吸盤兩端，插頭（紅色）為接地線。
|
